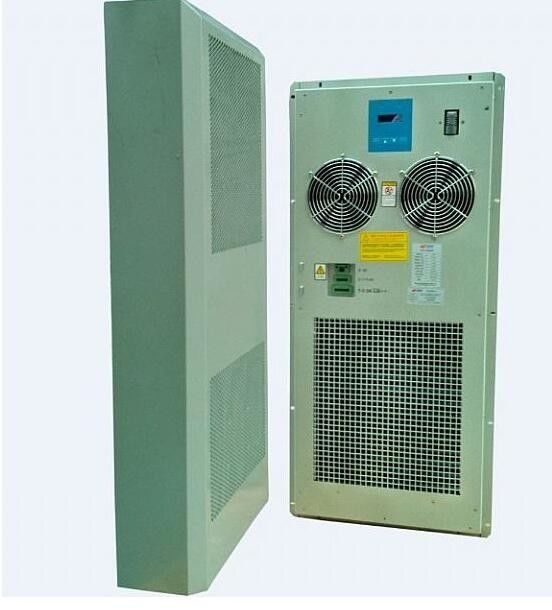

Schlagwiderstand Kommunikations-Rack Schrank seismische Konstruktion Konstruktion YH9002

Elektromagnetische Isolierung Kommunikations-Rack Schrank mit flexiblen Größen YH9002

Zeichnung der elektrischen Teile Drahtdiagramm
Das Verkabelungsdiagramm wird nach den elektrischen Prinzipien der Bauteile und der Anordnung der elektrischen Bauteile gezeichnet.Es stellt die Verbindung zwischen dem kompletten Satz von Geräten dar und bildet die Grundlage für die elektrische Installation.Das Drahtdiagramm sollte nach folgenden Grundsätzen erstellt werden:
(1) Die Zeichnung des Phasendiagramms des Verkabelungsdiagramms muss den Bestimmungen von GB6988.6-1993 "Zeichnung des Funktionsdiagramms des Steuerungssystems" entsprechen.
(2) Alle elektrischen Bauteile und ihre Leitungen sind mit dem Textzeichen und der Verkabelungsnummer gemäß dem elektrischen Schema zu kennzeichnen. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." und "GB4884-1985" Isolierdrahtmarkierung "und andere Bestimmungen;
(3) Im Gegensatz zu elektrischen Schaltplänen müssen die verschiedenen Teile derselben elektrischen Komponente (Kontakte, Spulen usw.) im Drahtdiagramm zusammengezeichnet werden.
(4) Elektrische Leitungsdiagramme werden immer mit dünnen Linien gezeichnet. Zwei Arten von Verkabelung sind Vor- und Nachkabelung.mit einer Leistung von mehr als 1000 W, die Anzahl der Komponenten ist gering und die Verkabelungsbeziehung nicht kompliziert. Die Verbindung zwischen den Komponenten kann direkt gezogen werden.bei großer Anzahl an elektrischen Komponenten und komplizierter Verkabelung, in der Regel wird der Verkabelungsschlitz verwendet. Solange die Anschlussnummer auf jedem elektrischen Bauteil gekennzeichnet ist, ist es nicht notwendig, die Verbindung zwischen den Bauteilen zu ziehen.
(5) Die Arten, Spezifikationen, Querschnittsflächen und Farbvoraussetzungen der für die Verdrahtung verwendeten verschiedenen Leiter sind auf dem Verdrahtungsdiagramm anzugeben.
(6) Bei der Anbindung von Teilen und externen Schaltkreisen sind die Anschlüsse für Großleitungen an die Anschlüsse anzubinden, andere über die Endblöcke.
Kurz gesagt: Gemäß den vorstehenden Anforderungen sollte die Skizze des Umrisses des elektrischen Steuergeräts erstellt und die Abmessungen jedes Teils geschätzt werden.und dann sollte die Umrisszeichnung nach dem Verhältnis gezogen werden, und man sollte die Anpassung der Abmessungen in Bezug auf Symmetrie, Schönheit und Benutzerfreundlichkeit weiter prüfen.Nach Bestimmung des Aussehens des elektrischen Steuergeräts, muss die Konstruktion jedes Teils des Steuergeräts nach den vorstehenden Anforderungen erfolgen;Zeichnung des Montage-Diagramms des Schranks und der Teilezeichnungen jeder Seitentür, Steuerungsplatte, Unterplatte, Befestigungsstütze, Befestigungsstreifen usw. und geben die Bearbeitungsanforderungen an. Wählen Sie anschließend das entsprechende Türschloss für den elektrischen Steuerfach.
Schließlich müssen wir nach verschiedenen Zeichnungen umfassend die verschiedenen Teile und Materialien zählen, die für den elektrischen Steuerungskabinett erforderlich sind, und die Zusammenfassungsliste auflisten, Standardteile Liste,Hauptmaterialverbrauchsquoten-Tabelle und Hilfsmaterialien der gekauften Fertigteile nach Kategorien- Quotentabellen usw., so daß das Beschaffungspersonal, die Produktionsmanagementabteilungen die Vorbereitung der Ausrüstung entsprechend den Anforderungen der Ausrüstung vornehmen, eine gute Arbeit bei der Vorbereitung der Produktion leisten,und auch die Kostenrechnung erleichtern.
3 Montage und Befestigung von Schränken
Die Montage der Schränke ist die Grundlage für die Montage der Ausrüstung und muss den Normen entsprechen.
(1) Vor der Montage des Schranks ist zu prüfen, ob die Abgasvorrichtungen des Schranks in gutem Zustand sind, ob die Anzahl der Ausrüstungspalletten vollständig ist,und ob die Riemen und Stützpfeiler in gutem Zustand sind.
(2) Das Modell, die Spezifikationen und die Anlagestelle des Schranks sollten den Konstruktionsanforderungen entsprechen.
(3) Die vertikale Abweichung der Schrankanlage darf 3 mm und der horizontale Fehler 2 mm nicht überschreiten.Die Platten müssen in derselben Ebene und parallel zur Bezugslinie liegen.Die Abweichung vor und hinter darf nicht größer als 3 mm sein; der Abstand zwischen zwei Schränken darf nicht größer als 3 mm sein.für Geräte, die in einer bestimmten Entfernung voneinander und in einer Reihe angeordnet sind, darf die Abweichung der Vorder- und Rückseite nicht größer als 5 mm sein;
(4) Die verschiedenen Teile des Schranks dürfen nicht abfallen oder zerbrechen.
(5) Wenn die Schrankanlage fest sein soll und es seismische Anforderungen gibt, verstärken nach dem seismischen Entwurf der Konstruktionszeichnung;
(6) Der Schrank sollte nicht direkt auf dem erhöhten Boden montiert werden, sondern entsprechend der Größe der unteren Ebene der Ausrüstung.Die Basis sollte direkt am Boden befestigt sein, sollte der Schrank an der Basis befestigt und dann der bewegliche Boden gelegt werden;
(7) Die Dicke des Kanalstahls in der Schrankenbasis beträgt mindestens 50 mm. Die Erdung ist gut.Der Kanalstahl wird durch die Ausdehnungsschrauben an den Boden des Ausrüstungsraums befestigt und mit der Erdungspfeile verbunden;
(8) Der Kanalstahl und das Schrankwerk müssen durch Schweißen stabil miteinander verbunden sein.
(9) Nach der Befestigung des Schranks ist sicherzustellen, dass die Vorder-, Hinter-, Links- und Rechtecke nicht gedrückt werden können, um die Stabilität des Schranks zu gewährleisten.
(10) Wenn der Boden um den Schrank herum geschnitten werden muss, schneiden Sie ihn mit einer Schneidmaschine glatt und entfernen Sie die Schürzen, um zu verhindern, daß er geschnitten wird.
(11) Installieren Sie das Schrankenpaneel und reservieren Sie 800 mm Platz vor dem Regal.;
(12) Der Wandschrank sollte 1200 mm vom Boden entfernt sein.
(13) Die Anbringung von Geräten und Komponenten in den Schrank erfolgt, nachdem der Schrank positioniert und befestigt ist und die in den Schrank eingebauten Geräte sicher montiert sind.
(14) Die Befestigungsschrauben, -schrauben und -federschrauben des Schranks sind nach Bedarf zu befestigen und dürfen nicht verfehlt werden.
(15) Die hängende Wandanlage ist auf einer flachen und festen Wand, mindestens 300 mm vom Boden entfernt, zu installieren und gegenüber der Wand horizontal und vertikal zu halten.und die vertikale Abweichung kleiner als 3 mm ist.
(16) Die Löcher in der Wand müssen vor Schäden an der Innenwand der Wand geschützt sein.Die Anzahl der für die Befestigung des Schranks verwendeten Ausdehnungsschrauben darf nicht kleiner als 4 sein (6 für das aufgehängte C-Schrank)Bei Bedarf sollte eine Stütze unter dem Schrank gelegt werden, um die Sicherheit und Stabilität des Schranks sicherzustellen.
(17) Bei der Montage von Bodenschränken ist bei der Montage des Sockels die Öffnungsrichtung des Schranks und die einfache Bedienung zu berücksichtigen.die Türöffnungsrichtung des Verkabelungsbereichs vorrangig zu betrachtenDie Türen der Ausrüstung und die Verkabelungstür müssen vollständig offen sein.
(18) Der Schrank muss vor Blitzbefestigung geschützt sein.
(19) Nach der Installation des Gehäuses sollte das Logo ordnungsgemäß gekennzeichnet sein.die Löcher in den Kabeln des Schranks sollten mit feuerdichten Ton versiegelt werdenSie verhindern Ratten, Insekten, Wasser und Feuchtigkeit.
4 Verkabelung
4.1.1 Regierungsbefugnisse
Das Schrank muss mit einem Satz abnehmbarer und austauschbarer Festnetzteile (PDU) für die Einführung, Verteilung, Schutz, Aufteilung,und Anschluss (Ausgang oder Endpunkt) der SchrankausrüstungIn demselben Schrank sollten AC-Stromverteilung und DC-Stromverteilung nicht miteinander vermischt werden (außer für die Stromverteilung für die Lüfterkühlung).
4.1.2 Anforderungen an Struktur und Anlage
Die Stromverteilungseinheit empfiehlt die Verwendung einer vertikalen integrierten Streifenstruktur, die Stromverteilung, Schutz und Patching integriert und die Vorderseite abnehmbar ist.die Einrichtung und den Austausch von Patch-Modulen und -anschlüssen (Verkabelung) erleichtern■ Einführung, Verteilung, Schutz und Trennung des separaten Teils des Steckverbinderteils der Struktur, in dem die Einführung von Energie, Verteilung,Schutzteil der Ausrüstung an der Ober- oder Unterseite der Stromverteilungseinheit, und der Stecker ist immer noch eine vertikale Stangeinheit. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)In besonderen Fällen kann es eine Stromverteilungseinheit auf der linken und rechten Seite geben (nicht empfohlen).
4.1.3 Wechselstromverteilungseinheit
A. Die Stromverteilungseinheit sollte in der Lage sein, gleichzeitig zwei Stromversorgungen A und B einzuführen.Sie sollten völlig unabhängig voneinander sein (einschließlich des Erdungsleiters) und getrennt angetrieben werdenFür Schränke ohne Zweikanal-Stromversorgung kann nur eine Stromversorgung eingesetzt werden.
B. Für die Eingangsleistung der Stromverteilungseinheit wird in der Regel eine einphasige dreidrahtige Stromversorgung (220 V) verwendet.Es kann auch mit speziellen Anforderungen an die Sicherheit der Stromversorgung visualisiert werden, wobei die vierseitige Stromversorgung eingeführt wird.
C. Das Eingangsterminal der Stromversorgung sollte mit einer Endgerätegruppe ausgestattet sein, die Kabel unter 16 mm2 anbinden und je nach Bedarf Strommessgeräte installieren kann.Jeder Ausgangszweig sollte mit einer Endgerätegruppe oder einem Steckdosen ausgestattet sein, um die Geräte mit elektrischen Bedingungen zu versorgen..
D. Für die Stromzufuhr des Schranks ist eine unabhängige Überstrom- und Kurzschlussschutzvorrichtung vorzusehen.und eine unabhängige Überstrom- und Kurzschlussschutzvorrichtung für jeden Ausgangszweig vorgesehen ist.
E. Die Schutzvorrichtung kann einen Wechselluftschalter (empfohlen) oder einen Sicherungsschalter-Abschalter verwenden, der an der Phasenlinie des gesamten Eingangs- oder Ausgangsshunts installiert ist, um den Betrieb und den Austausch zu erleichtern.und erfüllen die Anforderungen an die WärmeableitungDie Einstufung der Schutzeinrichtung sollte mit der Gesamtsteuerungs- oder Ausgangsshunt-Einstufung übereinstimmen.
Wenn der Luftschalter ausgewählt ist, muss er den Anforderungen von GB 10963.1 entsprechen und der sofortige Auslösemodus muss C-Typ sein (Auslöserabstand >5 In ~ 10 In).
Wenn ein Sicherungsschalter ausgewählt ist, muss er den Anforderungen von GB 14048 entsprechen.3, wobei die Sicherung den einschlägigen Anforderungen von GB/T 13539 entspricht.5, wobei die Reichweite und die Verwendungskategorie der Typ gG ist.
