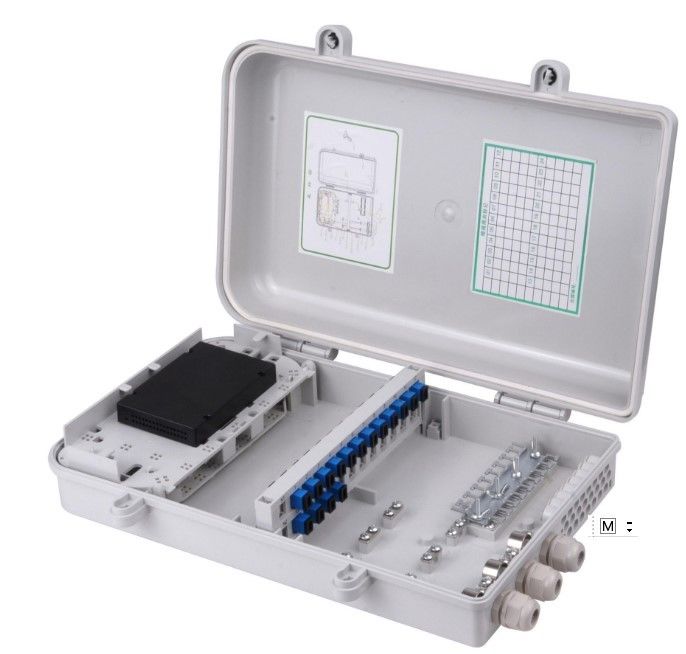

Einheitliche Farbe Glasfaserverteilschrank hohe Dichte starker Schutz YH3029

Großkapazität Glasfaserverteilschrank mit hoher Dichte Starker Schutz YH3029

Vor der Produktmontage sollten die folgenden Punkte einzeln überprüft werden, um sich auf den Prozess vorzubereiten:
1.1 Die Konstruktion sollte den Anforderungen der Produktstruktur dieses Modells entsprechen und die Anforderungen an die Montage von 19 Zoll, 21 Zoll und 23 Zoll erfüllen.
1.2 Die Tür sollte in der Lage sein, sich flexibel in Winkeln von mehr als 110° zu drehen. Die Tür darf während der Drehung nicht beschädigt werden. Der Körper der Einheit darf nach der Montage keinen Aufprall ausgesetzt sein.Es sollte kein erhebliches Zittern geben, nachdem die Tür abgeschlossen ist.. Inspektionsmethode: Schließung mit der Hand schieben, sanft schieben und ziehen, die Bewegung beträgt nicht mehr als 2 mm
1.3 Der Abstand zwischen Tür und Tür sowie Tür und Rahmen darf nicht größer als 2 mm sein.
1.4 Das Schweißen des Schranks sollte fest sein, das Schweißen sollte glatt und gleichmäßig sein, es sollte keinen Schweißverschleiß, keine Risse, keine Unterschnitte, keine Spritzschlacke, keine Poren und andere Phänomene geben, das Schweißen sollte gereinigt werden.Die
1.5 Nach der Oberflächenbehandlung des Schranks sollte die Oberfläche des Farbfolios dick, hell, gleichfarbig, glatt und glatt sein, und die Bürstenflecken, Falten, Nadellöcher, Blasen,Narben, Spuren, Fingerabdrücke, Schnittspuren und Haftungen sind mit bloßem Auge nicht sichtbar.
Einrichtung und Standortbeschreibung der Einheit
1 Alarm an der Spitze der Schrankeinstellspalte
2 Die Stromverteilungseinheit (die die Anforderung für eine Anlage von 19 Zoll erfüllt) ist unter der Alarmanlage installiert.die Wechselstromverteilungseinheit eingeschaltet ist
3 Die vertikale PDU befindet sich in der Regel auf der Rückseite des Schranks, grundsätzlich auf der rechten Seite der Hintertür (mit Blick auf die Hintertür des Schranks).Wenn es zwei einzelne PDUs gibtSie sind separat an der Hintertür an beiden Seiten installiert.
4 Die digitale Verteilereinheit ist unter der Stromverteilereinheit installiert.
5 AC- und DC-Schaltbrett kann nach Kundenanforderungen hinter dem Schrank installiert werden
6 Die Kabelbindungsplatte ist hinter dem Körper der digitalen Einheit zu installieren und muss sich am unteren Ende der Rückseite des Körpers der digitalen Einheit befinden.die digitale Verkabelungseinheit kann auf beiden Seiten installiert werdenDie Kabelbandplatte ist gemeinsam.
7 Die Glasfaserverteilungseinheit ist unter der digitalen Einheit installiert und muss ein Montageintervall von mindestens 1U mit der digitalen Verkabelungseinheit aufweisen.Wenn es ein Regal gibt, das zwei oder mehr Einheiten erfordert, können die beiden Einheiten nacheinander installiert werden, und die folgenden können installiert werden.
8 Wenn das Kabel eingespeist wird, wird die Kabelbefestigungsplatte über dem Schrank und über der Faserverteilungseinheit angebracht.Die Kabelbefestigungsplatte muss unter dem Schrank und unter der Faserverteilungseinheit installiert sein.. Gleichzeitig ist auf die Kabelbefestigungsplatte zu achten.Faserkabelbefestigungsplatte und Faserverteilgerät dürfen nicht auf derselben Ebene sein, sollten mehr als 90 mm voneinander entfernt sein, um Störungen zu vermeiden; wenn die Montage der Stangeinheit und der an der Seite des Schranks befestigten Kabelfestplatte die gleiche Montageposition hat
9 Beim Anbringen der digitalen Verkabelung an beiden Seiten ist darauf zu achten, daß die Kabelbefestigungsplatte auf der Rückseite des Schranks nicht verletzt wird.
10 Die Steckdose wird unter der Kabelbefestigungsplatte angebracht, wenn das Kabel eingespeist wird.Die Steckdose wird an der Spitze der Rückseite des Schranks installiert, wenn das Kabel unter dem Kabel ist und die Position höher als die Kabelfestplatte ist.
11 Integrierte Verkabelungseinheit unter der Faserspule
12 Digitale Verteilungseinheit und integrierte Verdrahtungseinheit Erdungskabel, das mit dem Schrank verbunden ist
13 Etagen Installationsdistanz nach den Anforderungen des Kunden, wenn der Kunde dies nicht verlangt, die durchschnittliche Verteilung und Installation im verbleibenden Raum
14 Ventilator Modul ist auf der Oberseite des Schranks zentriert
15 Einzelige Kabelkanäle oder Schnürbretter werden grundsätzlich auf der linken Seite der Hintertür (gerichtet auf die Hintertür des Schranks) montiert.der andere ist auf der linken Seite des Schranks installiert (auf die Vordertür des Schranks ausgerichtet).
