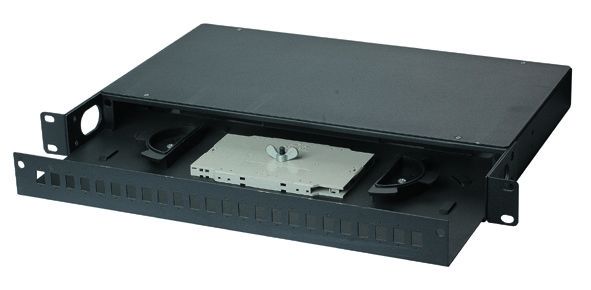

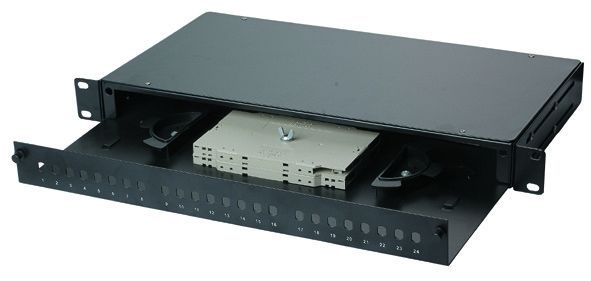

High Mechanical Stability Splicing Optical Patch Panel mit wechselbarem Panel YH1009

Multifunktionale Fabrik Flexible Größe aus China Akzeptieren ODM und OEM YH1009

Der Glasfaseranschluss
(1) Glasfaseranschluss des Typs FC
Dieser Steckverbinder wurde erstmals von Japan NTT entwickelt. FC ist eine Abkürzung von Ferrule Connector, was darauf hindeutet, dass die externe Verstärkungsmethode eine Metallhülle verwendet,und die Befestigungsmethode ist ein DrehschnalleDer früheste, FC-Typ-Anschluss, die Verwendung der keramischen Pin-Butt-End C C. Ein solcher Anschluss hat eine einfache Struktur, ist einfach zu bedienen, und ist einfach zu fertigen.die Faserende ist relativ empfindlich gegen Feinstaub, und Fresnel-Reflexion ist wahrscheinlich auftreten. Daher ist es schwierig, die Rückkehr Verlust Leistung zu verbessern.mit einer Breite von mehr als 20 mm,, und die äußere Struktur blieb unverändert, was zu einer signifikanten Erhöhung der Einsatzverluste und der Rücklaufverluste führte.
(2) SC-Faseranschluss
Dies ist ein von NTT Japan entwickelter Glasfaseranschluss.Die Endfläche der Nadel ist hauptsächlich PC- oder APC-SchleifenDiese Steckverbinder sind kostengünstig, leicht ein- und auszutragen, haben geringe Schwankungen des Einsatzverlustes,hohe Druckfestigkeit, und hohe Installationsdichte.
Die ST- und SC-Schnittstellen sind zwei Arten von Glasfaserverbindungen. Für 10Base-F-Verbindungen sind die Verbindungen normalerweise ST-Typ. Für 100Base-FX sind die Verbindungen meistens SC-Typ.Der Kern des ST-Anschlusses ist bloß, und der SC-Anschlusskern befindet sich innerhalb des Anschlusses.
(3) Biconische Verbindung
Der repräsentativste dieser Arten von Glasfaseranschlüssen wurde von den Bell Labs in den USA entwickelt.Es besteht aus zwei präzise geformten Spitzen mit einem abgeschnittenen, kegelförmigen Zylinderstecker und einer inneren doppelt-konigen KunststoffhülleDie Kupplungskomponenten der Patrone sind zusammengesetzt.
(4) Glasfaseranschluss nach DIN47256
Dies ist ein von Deutschland entwickelter Steckverbinder. Die in diesem Steckverbinder verwendet Pins und Kupplungshülsen haben die gleichen Strukturmaße wie der FC-Typ. Die Endflächenbehandlung verwendet PC-Schleifen.Im Vergleich zum FC-Konnektor, deren Struktur komplizierter ist, und die innere Metallkonstruktion verfügt über eine Feder zur Steuerung des Drucks, um Schäden an der Endoberfläche durch übermäßigen Steckdruck zu vermeiden.Außerdem, ist die mechanische Präzision dieses Steckers hoch, und daher ist der Einsatzverlustwert gering.
(5) MT-RJ-Anschluss
Die MT-RJ basiert auf dem von NTT entwickelten MT-Anschluss mit demselben Verriegelungsmechanismus wie der elektrische LAN-Anschluss des Typs RJ-45.Es ist mit der optischen Faser durch Führungspins ausgerichtet, die auf beiden Seiten der kleinen Hülle für eine einfache Kommunikation mit dem optischen Empfänger installiert sindDie Verbindung durch die Maschine erfolgt durch eine Verbindung mit einer zweikernförmigen Anordnung (Intervall 0,75 mm) der Verbindungseite der Faser und ist der hochdichte Faseranschluss der nächsten Generation für die Datenübertragung.
(6) LC-Anschluss
Der LC-Anschluss wurde vom bekannten Bell-Institut entwickelt und ist mit einem einfach zu bedienenden modularen Jack (RJ) -Sperrmechanismus hergestellt.Die Größe der verwendeten Nadeln und Hülsen beträgt die Hälfte der Größe der gewöhnlichen SCDies kann die Dichte der Faseranschlüsse im Faserverteilungsrahmen erhöhen.der Steckverbinder des Typs LC tatsächlich die beherrschende Position einnimmt, und die Anwendung im Bereich Multimode hat ebenfalls rasch zugenommen.
(7) Steckverbinder des Typs MU
Der Miniature Unit Coupling (MU) Stecker ist der weltweit kleinste Single-Fiber Stecker, der von NTT entwickelt wurde.Hülle mit einem Durchmesser von 25 mm und SelbsthaltmechanismusMit den 1,25 mm Durchmesser-Büschungen von MU hat NTT die MU-Anschlussreihe entwickelt.Sie verfügen über Steckdosensteckverbinder (MU-A-Serie) für die Verbindung von optischen Kabeln; Backplane-Anschlüsse (MU-B-Serie) mit Selbsthaltmechanismus und vereinfachten Steckdosen (MU-SR-Serie) zum Anschließen von LD/PD-Modulen und Steckdosen Warte.Mit der raschen Entwicklung größerer Bandbreite und größerer Kapazität von Glasfasernetzen und der breiten Anwendung der DWDM-Technologie, wird auch die Nachfrage nach MU-Konnektoren rasch zunehmen.
