Flexible Größe Netzwerkverkabelung Werkzeuge Multifunktionale Akzeptieren ODM und OEM YH8014

Multifunktionale flexible Größe aus China Netzwerkverkabelung Werkzeuge Fabrik Akzeptieren ODM und OEM YH8014

Kabel-Abschluss
Für das Kupferkabel kann die Endverarbeitung in zwei Formen der Montage des RJ45-Kristallkopfes und des RJ45-Moduls unterteilt werden.Die Abschlüsse sind entsprechend 568A oder 568B korrekt zu bearbeiten (dieses Problem wird in der Überprüfung des Kabels beschrieben).Derzeit können RJ45-Module verschiedener Kabelhersteller ohne Werkzeuge installiert werden, und einige erfordern spezielle Werkzeuge für die Drahtziehung.Sie sollten mehrzweckfähig sein und für die Anforderungen an die Modulschließung verschiedener Hersteller verwendet werden können..

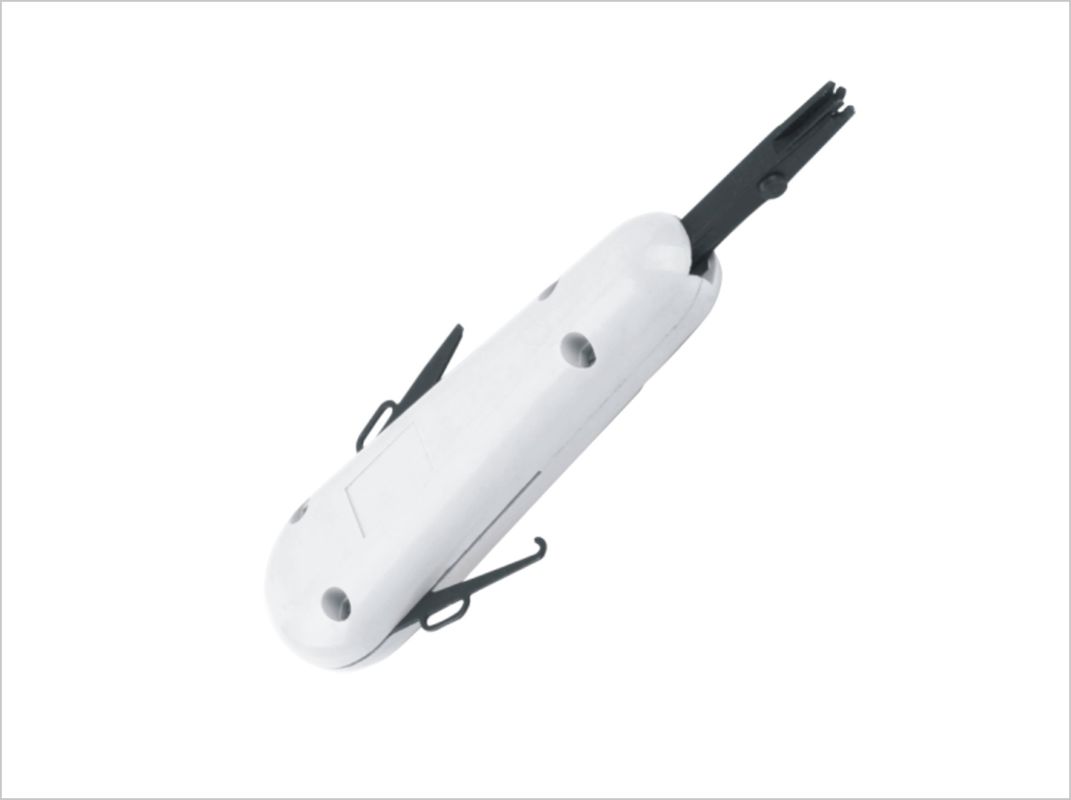

BI-3548500 Mehrzweck-Drehmesser
(1) Abschluss des Moduls
Entsprechend den Konstruktionsanforderungen ist der Verkabelungsmodus T568A oder T568B zu bestimmen, das gesamte System kann nur eine der Verkabelungen auswählen.
Die Außenhülle des Kabels sollte gegen das Ende des Moduls fest sein:

Drehen Sie die verdrehten Paare von der Mitte in die entsprechenden Montageflächen (trennen Sie die Linien nicht vom Kopf):

Verwenden Sie ein spezielles Schleifwerkzeug, um auf die Richtung der Klinge zu achten.

Es gibt eine "hohe"/"niedrige" Druck-Einstellung für den Drahtschneider. Die niedrige Einstellung vermeidet das Biegen der Verbindungspins im Modul, kann aber den Faden zu locker machen.
Schließlich wird das gut verdrahtete Modul auf den Verteilrahmen oder die Wandsteckdose montiert.

(2) Abschluss des RJ45-Kristallkopfes
Bei RJ45-Anschlüssen (allgemein als Kristallstecker bezeichnet) ist darauf zu achten, dass das geeignete Krempwerkzeug ausgewählt wird.

RJ45-Stecker verschiedener Hersteller haben unterschiedliche feste Druckkontaktpunkte.

BI-3050600 Klemmgriffe und Stückform durch den Austausch des Stückforms, um eine Vielzahl von Verknüpfungen zu erreichen.

BI-3329600 Zangen zum Krempeln
Multi-Funktion: Scheren, Schälen, Druck in einem, Stahlkörperzangen, austauschbares Krümmmodul kann RJ45/RJ11 Kristallkopf krümmen.

Schritte (z. B. T568B):
Die Linien werden durch T568B-Leitung ausgerichtet und beschnitten

Das Kabel entspricht der Oberseite des Kopfes, die äußere Hülle soll in den Kristallkopf gelangen.

Stecken Sie den Kristallkopf in die Zange

Dann stecken Sie die Jumper-Hülle in den Kristallkopf
